مستطیل ویو گائیڈ ٹیوب

ویو گائیڈ ایک برقی مقناطیسی فیڈ لائن ہے جو ہائی فریکوئنسی سگنل کے لیے استعمال ہوتی ہے، اور یہ سماکشیی کیبلز سے کم نقصان پر مائیکرو ویو توانائی چلاتی ہے اور مائیکرو ویو کمیونیکیشنز، ریڈارز، ایرو اسپیس، ٹیلی کمیونیکیشنز اور دیگر ہائی فریکوئنسی ایپلی کیشنز میں استعمال ہوتی ہے۔ لہر کی تعدد کے لحاظ سے ویو گائیڈز ڈائی الیکٹرک یا کوندکٹو مواد سے تیار کی جا سکتی ہیں۔ کچھ حالات میں، ویو گائیڈز کا استعمال کمیونیکیشن سگنلز کے ساتھ ساتھ پاور کی منتقلی کے لیے کیا جاتا ہے۔ مستطیل ویو گائیڈ ٹرانسمیشن لائنوں کی ابتدائی اقسام میں سے ایک ہے جو کہ بہت سی ایپلی کیشنز کے لیے ڈیزائن کی گئی ہیں جیسے کہ آئیسولیٹر، ڈیٹیکٹر، اٹینیوٹرز، کپلر، اور سلاٹڈ لائنز 1 GHz سے 220 GHz سے اوپر کے درمیان مختلف معیاری ویو گائیڈ بینڈز کے لیے دستیاب ہیں۔ مستطیل ویو گائیڈ TM اور TE موڈز کو سپورٹ کرتا ہے لیکن TEM لہروں کو نہیں کیونکہ ہم ایک منفرد وولٹیج کی وضاحت نہیں کر سکتے کیونکہ مستطیل ویو گائیڈ میں صرف ایک کنڈکٹر ہوتا ہے۔ جس فریکوئنسی کو مستطیل ویو گائیڈز کے ذریعے پھیلایا نہیں جا سکتا اسے کٹ آف فریکوئنسی کہتے ہیں۔

سخت مستطیل ویو گائیڈ ٹیوب کاپر پیتل کانسی کی تفصیلات

کوالٹی اشورینس

ہمارا پروڈکشن ڈیپارٹمنٹ سخت ویو گائیڈ نلیاں لگانے کے پورے عمل پر سخت کنٹرول رکھتا ہے، اور ہم پیداوار شروع ہونے سے پہلے ہمیشہ کیمیکل اور مکینیکل تجزیہ کے ساتھ شروع کرتے ہیں، اور ہم خام مال کے تجزیہ، سمیلٹنگ، مدر نلیاں کی کولڈ ڈرائنگ، اینیلنگ، ری ڈرائنگ پر مکمل کنٹرول رکھتے ہیں۔ ، دوبارہ اینیلنگ، سطح کی کھردری، سیدھا، صفائی، سیدھا پن، موڑ، اور پیکنگ سے پہلے صفائی۔ ہر عمل کمال کے لیے ناگزیر ہے، اور ہمارے ذمہ دار اور تجربہ کار ساتھی پیشہ ورانہ انداز میں پیداوار کا نظم کرتے ہیں جیسا کہ ہم نے اپنے کلائنٹس سے وعدہ کیا ہے۔

پروڈکشن کنٹرول اور پروڈکشن کا عمل

سخت ویو گائیڈ ٹیوبنگ کی تیاری کے لیے ایلومینیم، تانبے، پیتل اور کانسی کے بارے میں ٹھوس معلومات کی ضرورت ہوتی ہے، اور ہر عمل کو اضافی دیکھ بھال اور تکنیکی معلومات کے ساتھ انجام دینے کی ضرورت ہوتی ہے۔ پیداواری سازوسامان سے لے کر انسپیکشن ٹولز تک، ہمارے پروڈکشن اور کوالٹی ڈیپارٹمنٹ اچھی دیکھ بھال اور سخت انشانکن کنٹرول رکھتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ پیداوار سے متعلق تمام سہولیات قابل اعتماد معیار کی فراہمی کے لیے بہترین حالت میں ہوں۔

1. کاپر سمیلٹر

2. کاپر بلیٹ

3. تانبے اور تانبے کے کھوٹ کا تجزیہ

4. بلیٹ اینیلنگ

5. ماں نلیاں ڈرائنگ

6. مدر نلیاں اینیلنگ

7. مستطیل ویو گائیڈ نلیاں ڈرائنگ

8. آن لائن معائنہ

9. سٹریٹنس چیک کریں۔

10. موڑ کی جانچ پڑتال

11. اندرونی رداس کی جانچ

12. بیرونی رداس چیک

13. صفائی

14. سطح کی کھردری جانچ

15. فائنل معائنہ

ہماری سروس

Fabmann اس بات کو یقینی بنانے کے لیے خام مال سے لے کر پیکنگ تک سخت ترین کنٹرول لیتا ہے کہ تمام مستطیل ویو گائیڈ ٹیوبیں درست رواداری کے حساب سے تیار کی گئی ہیں تاکہ زیادہ سے زیادہ VSWR اور زیادہ سے زیادہ پاور ہینڈلنگ کی صلاحیتیں فراہم کی جا سکیں۔ ہم WR3 سے W650 تک کے سائز میں ویو گائیڈ فراہم کر سکتے ہیں، اور ہم اس بات کو یقینی بناتے ہیں کہ آپ کے ڈیزائن کے تقاضوں کو پورا کرنے کے لیے مکمل اور کم اونچائی کی ترتیب بھی دستیاب ہے، جس میں جگہ اور ایویونکس بھی شامل ہیں۔ مسلسل اعلیٰ معیار اور بھروسے کی ضمانت دینے کے لیے، ہم ہر کھیپ کے لیے مکمل معائنہ رپورٹ کے ساتھ ساتھ 3.1 سرٹیفکیٹ فراہم کرتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ خام مال کی 100 فیصد سراغ رسانی اور مکمل کیمیائی سرٹیفیکیشن ہے۔

Fabmann کیا پیش کر سکتا ہے؟

Fabmann مختلف اقسام اور ایلومینیم، پیتل، تانبا، کانسی سمیت مستطیل ویو گائیڈ ٹیوبوں کی ایک وسیع رینج فراہم کر سکتا ہے، اور ہم آپ کے پراجیکٹس کے لیے اپنے صارفین کو شاندار معیار فراہم کرنے کے لیے پرعزم ہیں۔
لہروں کو موثر طریقے سے کنٹرول کرنے کے لیے خاص ویو گائیڈز کو لہر کی خصوصیت کے مطابق ڈیزائن کیا گیا ہے۔ اگر آپ کو سخت رواداری کے ساتھ کسی بھی حسب ضرورت پتلی یا موٹی ویو گائیڈ ٹیوب کی ضرورت ہے، تو ہماری ٹیم آپ کے اطمینان کے لیے ہر قدم پر آپ کے ساتھ کام کرے گی۔ ہمارے اعلیٰ تربیت یافتہ اور باشعور ساتھیوں کی بدولت، ہم مختلف حسب ضرورت تقاضوں کے ساتھ ویو گائیڈ ٹیوبیں فراہم کر سکتے ہیں۔ اگر آپ کو مندرجہ ذیل ویو گائیڈ ٹیوبنگ کی ضرورت ہے تو، Fabmann آپ کے لیے ایک بہترین آپشن ہوگا۔

√ پتلی اور بھاری دیوار ویو گائیڈ نلیاں
√ کم اونچائی ویو گائیڈ نلیاں
√ مستطیل، سرکلر، بیضوی، مربع ویو گائیڈ نلیاں
√ عین مطابق وضاحتیں کے مطابق اپنی مرضی کے مطابق سائز
√ کاپر ویو گائیڈ نلیاں
√ پیتل / کانسی ویو گائیڈ نلیاں

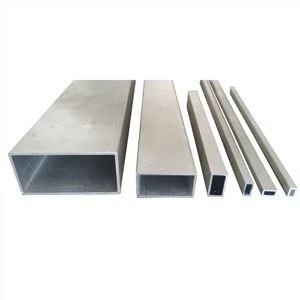

√ ایلومینیم ویو گائیڈ نلیاں
√ مستطیل ویو گائیڈ ٹیوبیں جن میں سلاٹنگ اور CNC مشینی کی ضرورت ہوتی ہے۔

مستطیل ویو گائیڈ ٹیوب: مکمل خرید گائیڈ

ویو گائیڈ ٹیوب کیا ہے؟

ویو گائیڈ ٹیوب ایک ایسا ڈھانچہ ہے جو توانائی کی ترسیل کو ایک سمت تک محدود کرکے توانائی کے کم سے کم نقصان کے ساتھ لہروں، جیسے برقی مقناطیسی لہروں یا آواز کی رہنمائی کرتا ہے۔ ویو گائیڈ کی جسمانی رکاوٹ کے بغیر، لہر کی شدت الٹا مربع قانون کے مطابق کم ہوتی ہے کیونکہ وہ تین جہتی خلا میں پھیلتی ہیں۔

ویو گائیڈ معیارات

عام ویو گائیڈ معیارات میں IEEE، IEC، EIA، اور MIL معیارات شامل ہیں۔

ویو گائیڈ عہدہ

WR ویو گائیڈ عہدہ کا نظام USA کے اندر استعمال کیا جاتا ہے اور دنیا بھر میں بہت سے دوسرے علاقوں میں بھی وسیع پیمانے پر استعمال ہوتا ہے، اور WR کے حروف Waveguide Rectangular کے لیے کھڑے ہیں۔ EIA عہدہ (معیاری US) WR نامزد کنندہ کا استعمال کرتے ہوئے سائز کے ساتھ ساتھ سب سے کم تعدد کی نشاندہی کرتا ہے جس کے لیے وہ استعمال کے لیے ڈیزائن کیے گئے تھے۔ RCSC عہدہ (معیاری یو کے)، اور یہ نامزد کنندگان کو دیتا ہے جو WG کے حروف پر مشتمل ہوتے ہیں جس کے بعد ایک یا دو عدد ہوتے ہیں۔ دونوں سسٹم بڑے پیمانے پر استعمال میں ہیں اور ویو گائیڈ کے سائز کو مماثل اور معلوم ہونے کے قابل بناتے ہیں۔

ویو گائیڈ ٹیوب میٹریل

ویو گائیڈ ٹیوب پیتل، کانسی، تانبے، چاندی، ایلومینیم، یا کسی بھی دھات سے بنی ہو سکتی ہے جس میں بلک مزاحمتی صلاحیت کم ہو۔ اگر اندرونی دیواروں کو مناسب طریقے سے چڑھایا گیا ہو تو ناقص چالکتا کی خصوصیات والی دھاتوں کا استعمال ممکن ہے۔ مزید برآں، ویو گائیڈ ٹیوب کا مواد متاثر کرے گا کہ ویو گائیڈ کیسے کام کرتے ہیں۔

ویو گائیڈ ٹیوب کی اقسام کیا ہیں؟

ویو گائیڈ ٹیوبوں میں پانچ مختلف اقسام ہیں، مستطیل ویو گائیڈ، سرکلر ویو گائیڈ، بیضوی ویو گائیڈ، سنگل ریزڈ ویو گائیڈ، اور ڈبل ریزڈ ویو گائیڈ۔ عام طور پر، ویو گائیڈز کو دو اقسام میں درجہ بندی کیا جاتا ہے: دھاتی ویو گائیڈز اور ڈائی الیکٹرک ویو گائیڈز۔ تین سب سے زیادہ استعمال شدہ شکلیں درج ذیل ہیں:

● مستطیل ویو گائیڈ ٹیوب، TE اور TM دونوں طریقوں کو ان ویو گائیڈز کے ذریعے سپورٹ کیا جا سکتا ہے۔ الیکٹرک فیلڈ ٹی ای موڈز میں پھیلاؤ کی سمت میں ٹرانسورس ہے۔ مقناطیسی میدان ٹی ایم موڈز میں پھیلاؤ کی سمت سے متصل ہے۔

● سرکلر ویو گائیڈ ٹیوب، یہ لہروں کو موڑ دیتی ہے جب وہ ان میں سے گزرتی ہیں اور ریڈار میں گھومنے والے اینٹینا کے ساتھ استعمال ہوتی ہیں۔

● elliptical waveguide ٹیوب، یہ اکثر لچکدار waveguide میں ترجیح دی جاتی ہے. ان ویو گائیڈز کی ضرورت اس وقت ہوگی جب اس کا سیکشن حرکت کرنے کے قابل ہو، جیسے موڑنا، کھینچنا، یا گھمانا۔

ہم ویو گائیڈ ٹیوب کیوں استعمال کرتے ہیں؟

ویو گائیڈ ٹیوب ٹرانسمیشن لائن کی ایک خاص شکل ہے جس میں کھوکھلی، دھاتی ٹیوب ہوتی ہے، اور یہ تقسیم شدہ انڈکٹنس فراہم کرتی ہے، جبکہ ٹیوب کی دیواروں کے درمیان خالی جگہ تقسیم شدہ گنجائش فراہم کرتی ہے۔ ویو گائیڈ ٹیوبیں صرف انتہائی اعلی تعدد کے سگنلز کے لیے عملی ہیں، جہاں طول موج ویو گائیڈ کے کراس سیکشنل جہتوں تک پہنچتی ہے۔

ویو گائیڈ ٹیوب کی طول موج اور سائز کا کیا تعلق ہے؟

ویو گائیڈ ٹیوب کی چوڑائی کم کٹ آف فریکوئنسی کا تعین کرتی ہے اور نچلے کٹ آف فریکوئنسی کے ½ طول موج کے برابر (مثالی طور پر) ہے۔

ویو گائیڈ ٹیوب میں برقی مقناطیسی لہروں کے پھیلاؤ کے لیے کیا حالات ہیں؟

ویو گائیڈ کی حد کی دو شرائط ہیں جن کو ویو گائیڈز کے ذریعے سفر کرنے کے لیے لہروں کے لیے مطمئن ہونے کی ضرورت ہے: برقی میدان کے ٹینجینٹل اجزاء صفر کے برابر ہونے چاہئیں، اور مقناطیسی میدان کے ٹینجینٹل جزو کا عام مشتق صفر کے برابر ہونا چاہیے۔

ویو گائیڈ ٹیوب میں سگنل کی کشیدگی اور بجلی کے نقصان سے کیسے بچیں؟

متعدد فعال طریقوں سے سگنل کی کشیدگی اور بجلی کے نقصان سے بچنے کے لیے، ویو گائیڈز کو ان کی کٹ آف فریکوئنسی کے ساتھ بنایا جانا چاہیے۔ کٹ آف فریکوئنسی سے کم فریکوئنسی کے سگنلز کو منتقل کرنے کی کوشش کرتے وقت، ویو گائیڈ میکانکی رکاوٹیں پیدا کرتا ہے۔ ویو گائیڈ کی تعمیر کے دوران، ویو گائیڈ ٹیوب کی چوڑائی کو اسی ترتیب میں رکھنے کی سفارش کی جاتی ہے جس طرح سگنل کی طول موج منتقل ہو رہی ہے۔ جیسے جیسے ویو گائیڈ ٹیوب بڑی ہوتی جاتی ہے، یہ اپنی کٹ آف فریکوئنسی کو کم کرتی ہے۔ الیکٹرانکس مارکیٹ میں ویو گائیڈ ٹیوبیں معیاری سائز میں دستیاب ہیں۔ تاہم، اگر آپ مخصوص ایپلی کیشنز کے لیے ویو گائیڈ ٹیوبیں استعمال کرنا چاہتے ہیں، تو انہیں اپنی مرضی کے مطابق کیا جانا چاہیے۔

مستطیل ویو گائیڈ ٹیوبوں کی خصوصیات اور اطلاق

مستطیل ویو گائیڈز بڑے پیمانے پر ریڈارز، کپلرز، آئسولیٹروں اور اشارے کی ترسیل کے لیے اٹینیوٹرز میں استعمال ہوتے ہیں۔ جب برقی مقناطیسی لہروں کو مستطیل موج گائیڈ کے ذریعے طول بلد میں منتقل کیا جاتا ہے، تو وہ چلنے والی دیواروں سے منعکس ہوتی ہیں۔ اس میں عام طور پر ایک کراس سیکشن ہوتا ہے جس کا پہلو تناسب 1:2 ہوتا ہے اور چوڑائی اونچائی سے تقریباً دوگنا ہوتی ہے۔ ڈومیننٹ موڈ میں سب سے کم فریکوئنسی اور مستطیل ویو گائیڈز کے اگلے موڈ کے درمیان فریکوئنسی کا فرق سرکلر ویو گائیڈز سے بڑا ہے۔

مستطیل ویو گائیڈ ٹیوب کا طول و عرض اور تعدد کیا ہے؟

ویو گائیڈ طول و عرض اعلی تعدد سگنل ٹرانسمیشن سسٹم کی کارکردگی میں ایک اہم عنصر ہے۔ یہ نوٹ کرنا ضروری ہے کہ سگنل فریکوئنسی بینڈز پر منحصر ہے، ویو گائیڈ کے طول و عرض تبدیل ہوتے ہیں۔ اس سے نمٹنے کے لیے، کئی ویو گائیڈ شکلیں (جیسے مستطیل، سرکلر، متوازی پلیٹ وغیرہ) اور سائز دستیاب ہیں۔ نیچے دی گئی جدول مستطیل ویو گائیڈز کے لیے مکمل جہت اور تعدد کا احاطہ کرتی ہے۔

مستطیل ویو گائیڈ طول و عرض اور تعدد Fabmann

مستطیل Waveguide PDF Fabmann

مستطیل ویو گائیڈ ٹیوبوں میں توجہ اور نقصان

مستطیل ویو گائیڈ ٹیوبیں اپنے کم نقصان کے پھیلاؤ کی وجہ سے ہائی پاور ایپلی کیشنز میں بڑے پیمانے پر استعمال ہوتی ہیں۔ مستطیل ویو گائیڈ میں دو قسم کے نقصانات ہیں ڈائی الیکٹرک نقصانات اور دیواروں میں موصل (دھاتی) نقصان۔ کل کشندگی کنڈکٹر اور ڈائی الیکٹرک نقصانات کی وجہ سے ہونے والی کشندگی کا مجموعہ ہے۔
مستطیل ویو گائیڈز میں کنڈکٹر کے نقصانات کو محوری کیبلز سے کم پائے جاتے ہیں۔ مستطیل ویو گائیڈز کی دیواروں کی محدود چالکتا ان ترسیلی نقصانات کی وجہ ہے۔ جب ایک برقی مقناطیسی لہر مستطیل ویو گائیڈ کے ذریعے پھیلتی ہے، تو یہ چار دیواری میں کرنٹ پیدا کرتی ہے۔ مستطیل ویو گائیڈ کی ہم آہنگی کی وجہ سے، اوپر کی دیوار اور نیچے کی دیوار میں کرنٹ ایک جیسا ہے۔ اسی طرح، مستطیل ویو گائیڈ کے بائیں جانب اور دائیں جانب کرنٹ برابر ہیں۔ یہ کرنٹ ویو گائیڈ میں فیلڈ ڈسٹری بیوشن میں خلل ڈالنے کی صلاحیت رکھتے ہیں۔ویو گائیڈ مواد کی طرف سے دیواروں کے ذریعے موجودہ بہاؤ کے لیے پیش کردہ رکاوٹ (Zs) محدود موصل کے نقصانات کا سبب بنتی ہے۔ موصل کے نقصانات، لہر کے پھیلاؤ کی فریکوئنسی، اور مستطیل ویو گائیڈ کی بازی کی خصوصیات کے درمیان انحصار ہوتا ہے۔ بازی کی خصوصیات مختلف رکاوٹوں پر موصل کے نقصانات کے ساتھ مختلف ہوتی ہیں۔ کنڈکٹر کے نقصانات کی وجہ سے ہونے والی کشندگی، جس کو c سے ظاہر کیا جاتا ہے، سگنل کی کل کشندگی سے نمٹنے کے وقت قابل غور عوامل میں سے ایک ہے۔
مستطیل ویو گائیڈ یا تو ہوا سے بھرے یا ڈائی الیکٹرک سے بھرے ہو سکتے ہیں۔ عام طور پر، یکساں ڈائی الیکٹرک مواد ویو گائیڈ کے اندر بھرے ہوتے ہیں۔ برقی مقناطیسی پاور ٹرانسمیشن میں ڈائی الیکٹرک مواد کی وجہ سے ہونے والی کشندگی کو ڈائی الیکٹرک نقصان کہا جاتا ہے۔ اس قسم کا نقصان مستطیل ویو گائیڈ کے اندر ڈائی الیکٹرک مواد کی اجازت اور پارگمیتا پر منحصر ہے۔ ایک مستطیل ویو گائیڈ میں ڈائی الیکٹرک نقصانات پھیلاؤ مستقل کا تعین کرنے میں اہم ہیں۔ ڈائی الیکٹرک نقصانات میں اضافہ پھیلاؤ کی مستقل قدر کو بڑھاتا ہے۔

مستطیل ویو گائیڈ ٹیوب سنکیت کیا ہے؟

سنکیت کو مخالف دیواروں کی موٹائی کے درمیان نصف فرق کے طور پر بیان کیا گیا ہے۔ جب تک کہ دوسری صورت میں وضاحت نہ کی گئی ہو، سنکی پن بنیادی دیوار کی موٹائی کے 10 فیصد سے زیادہ نہیں ہو گی۔ سنکیت کے تعین کے لیے، موٹائی کی پیمائش کی جائے گی جہاں وہ انتہائی ناموافق نتیجہ دیتے ہیں۔ کم از کم کشندگی حاصل کرنے کے لیے، ایک سخت سنکیت اتنی ہی اہم ہے جتنی کہ مستطیل ویو گائیڈ کی اندرونی جہت کی رواداری۔
ایک مستطیل ویو گائیڈ مستطیل کراس سیکشن کا ایک کنڈکٹنگ سلنڈر ہے جو لہروں کے پھیلاؤ کی رہنمائی کے لیے استعمال ہوتا ہے۔ مستطیل ویو گائیڈ عام طور پر SHF بینڈ (3–30 GHz) اور اس سے زیادہ کی فریکوئنسیوں پر ریڈیو فریکوئنسی سگنلز کی نقل و حمل کے لیے استعمال ہوتا ہے۔ سب سے عام ویو گائیڈز میں مستطیل کراس سیکشن ہوتے ہیں اور اسی طرح یہ الیکٹرو ڈائنامک فیلڈز کی تلاش کے لیے موزوں ہیں جو تین جہتوں پر منحصر ہیں۔ ویو گائیڈ کی قسم منتخب کریں اور اس قسم کے لیے وسیع دیوار کی چوڑائی خود بخود تیار ہو جائے گی۔

ایک مناسب ویو گائیڈ ٹیوب کا انتخاب کیسے کریں؟

ہر ویو گائیڈ ٹیوب کا عہدہ مختلف طول و عرض رکھتا ہے، اور یہ اسے مختلف خصوصیات دے گا، کٹ آف فریکوئنسی خاص طور پر اہم ہے، مجموعی طور پر تجویز کردہ فریکوئنسی رینج کے ساتھ۔ ویو گائیڈ میں استعمال ہونے والا مواد کچھ خاصیتوں کا تعین کرنے میں بھی مدد کرے گا، اور کم مزاحمتی مواد نقصانات کو کم سے کم رکھنے میں مدد کرتا ہے، جب کہ ایلومینیم جیسے ہلکے وزن والے مواد وزن کو کم سے کم رکھتے ہیں۔ تمام مختلف تقاضوں کو متوازن کرنا اس بات کو یقینی بناتا ہے کہ کسی بھی درخواست کے لیے بہترین انتخاب کیا گیا ہے۔ Waveguide کم نقصان اور انتہائی اعلیٰ طاقت سے نمٹنے کی صلاحیت کے فوائد پیش کرتا ہے۔ منفی طرف، لاگت بہت زیادہ ہے، تنصیب کچھ زیادہ مانگتی ہے اور ٹاور پر ہوا کا بوجھ عام طور پر سماکشی لائن کے مقابلے میں زیادہ ہوتا ہے۔ ایک بار پھر، کل تجزیہ اور انتخاب کے عمل میں ٹرانسمیٹر کے انتخاب پر کارکردگی کے اثرات کے ساتھ ساتھ ٹاور کی صلاحیت، سسٹم کی لاگت، سسٹم کی وشوسنییتا اور سامان کی خریداری کے لیے رقم کی حقیقی لاگت بھی شامل ہونی چاہیے۔

ویو گائیڈ ٹیوب پر سطح کی کھردری

کھردری یقینی طور پر ایک دو دھاری تلوار ہے، دھات اور سبسٹریٹ کے درمیان جتنا کھردرا انٹرفیس ہوگا، چپکنا اتنا ہی بہتر ہوگا، لیکن کشندگی اتنی ہی زیادہ ہوگی۔ سطح کی کھردری کا دھات کے نقصان پر بڑا اثر پڑتا ہے۔ جب جلد کی گہرائی کے حساب سے کھردرا پن ہو جاتا ہے، تو ٹرانسمیشن لائنوں کی توجہ بڑھ جاتی ہے۔ یہ نیم پیشین گوئی ہے، تاہم، اثر کا کوئی صحیح حساب نہیں ہے، اور سطح کی کھردری کو ایک عدد میں شمار کرنا آسان نہیں ہے۔ اگرچہ ایک RMS قدر عام طور پر استعمال ہوتی ہے، لیکن کھردری کی جیومیٹری شاذ و نادر ہی باقاعدہ یا بے ترتیب ہوتی ہے۔ درحقیقت، کھردرا پن انیسوٹروپک کشیدگی کو راستہ دے سکتا ہے، کیونکہ چمکانے کے نشانات y-axis کے مقابلے x-axis میں زیادہ واضح ہو سکتے ہیں۔

مستطیل ویو گائیڈ ٹیوب کا فائدہ

مستطیل ویو گائیڈ ٹیوبیں بڑے پیمانے پر ریڈارز، کپلرز، آئسولیٹروں اور اشارے کی ترسیل کے لیے اٹینیوٹرز میں استعمال ہوتی ہیں۔ جب برقی مقناطیسی لہروں کو مستطیل موج گائیڈ کے ذریعے طول بلد میں منتقل کیا جاتا ہے، تو وہ چلنے والی دیواروں سے منعکس ہوتی ہیں۔ اس میں عام طور پر ایک کراس سیکشن ہوتا ہے جس کا پہلو تناسب 1:2 ہوتا ہے اور چوڑائی اونچائی سے تقریباً دوگنا ہوتی ہے۔ ڈومیننٹ موڈ میں سب سے کم فریکوئنسی اور مستطیل ویو گائیڈز کے اگلے موڈ کے درمیان فریکوئنسی کا فرق سرکلر ویو گائیڈز سے بڑا ہے۔ مستطیل ویو گائیڈ ٹیوب سب سے قدیم ویو گائیڈنگ ڈھانچہ ہے جو سگنل کی نقل و حمل کے لیے استعمال کیا جاتا ہے۔ یہ ویو گائیڈ ٹرانسورس الیکٹرک موڈ (TE) اور ٹرانسورس میگنیٹک موڈ (TM) کو سپورٹ کرتا ہے، لیکن ٹرانسورس الیکٹرو میگنیٹک موڈ (TEM) کو نہیں۔ مستطیل ویو گائیڈ کے فوائد میں شامل ہیں:

✔ کم توجہ
✔ سنگل موڈ پروپیگیشن کے لیے وسیع فریکوئنسی بینڈوتھ
✔ بنیادی پروپیگیشن موڈ کے لیے بہترین موڈ استحکام
✔ ٹرانسمیشن کی زیادہ خصوصیات
✔ اندراج کا کم نقصان
✔ بلند پاور ہینڈلنگ کی صلاحیتیں۔
✔ مواد کے انتخاب کے لیے اختیارات کی وسیع رینج
✔ درجہ حرارت کی تبدیلی کو برداشت کرنے کے لیے زیادہ رواداری (اعلی اور کم)

ویو گائیڈ ٹیوب کی ایپلی کیشنز کیا ہیں؟

تمام قسم کے ویو گائیڈ ٹیوبوں میں، مستطیل ویو گائیڈ ٹیوبوں میں سماکشیی کیبل کے مقابلے میں کم اندراج کا نقصان ہوتا ہے، اور وہ مائیکرو ویو فریکوئنسیوں پر ٹرانسمیشن لائنوں سے کم نقصان کو بنانے اور ظاہر کرنے میں آسان ہیں۔ لہذا، وہ بڑے پیمانے پر ریڈار، کپلر، الگ تھلگ کرنے والے، اور سگنل ٹرانسمیشن کے لیے attenuators میں استعمال ہوتے ہیں۔ مستطیل ویو گائیڈز کا استعمال عام طور پر پیرابولک ڈشز کی فیڈز کو ان کے الیکٹرانکس سے جوڑنے کے لیے کیا جاتا ہے، یا تو کم شور والے ریسیورز یا پاور ایمپلیفائر/ٹرانسمیٹر۔

مواصلات اور بجلی کی منتقلی میں ویو گائیڈ ٹیوب

ریڈیو لہریں مواصلات اور سینسنگ کے شعبوں میں بڑے پیمانے پر استعمال ہوتی ہیں، اور وائرلیس پاور بھیجنے کی ٹیکنالوجیز کو فی الحال عملی استعمال میں لایا جا رہا ہے۔ اب تک جو رکاوٹیں ان ٹیکنالوجیز کو محدود کر چکی ہیں وہ مکمل طور پر ختم ہونے والی ہیں، اور موجودہ مطالعے کے مطابق، ویو گائیڈز اگلی نسل کی وائرلیس ٹیکنالوجیز کا کلیدی جزو ہوں گے۔ اگرچہ ویو گائیڈ ایک بہت ہی بھاری جز ہے، لیکن تکنیکی اختراعات کی وجہ سے، مستقبل قریب میں ویو گائیڈز میں زبردست تبدیلیاں آئیں گی، اور اس سے نئی ویو گائیڈ ٹیکنالوجیز اور وائرلیس سسٹمز جن میں کمیونیکیشن اور پاور ٹرانسفر سسٹم شامل ہیں، جو ویو گائیڈ استعمال کرتے ہیں۔
مستقبل کے وائرلیس معاشرے میں، ایک ٹرانسمیشن پاتھ جو ٹرانسمیشن لائنوں کی مدد کرتا ہے ایک اہم کردار ادا کرے گا۔ اس مطالعے میں، ہم ویو گائیڈز کا جائزہ لیتے ہیں، جو اگلی نسل کی وائرلیس ٹیکنالوجیز کا کلیدی جزو ہیں۔ ویو گائیڈ ایک دھاتی پائپ ہے جس کے ذریعے ریڈیو لہریں منتقل ہوتی ہیں۔ ایک بہت ہی بھاری جزو ہونے کے باوجود، تکنیکی اختراعات کی وجہ سے، ویو گائیڈز میں جلد ہی سخت تبدیلیاں کی جائیں گی۔ یہ باب جدید ویو گائیڈ ٹیکنالوجیز اور جدید ترین وائرلیس سسٹمز بشمول کمیونیکیشن اور پاور ٹرانسفر سسٹم، جو ویو گائیڈز کا استعمال کرتا ہے، کے رجحانات کو متعارف کراتا ہے۔

کون سی قسم کی ویو گائیڈ ٹیوبیں بڑے پیمانے پر استعمال ہوتی ہیں؟

یہ شکل پر منحصر ہے۔ یکساں مستطیل ویو گائیڈ کے لیے، پہلا موڈ TE10 ہے لیکن سرکلر گائیڈ کے لیے TE11 ہے۔ سماکشی گائیڈ کے لیے بنیادی موڈ TEM ہے لیکن اگر یہ غیر یکساں طور پر بھرا ہوا ہے جیسے کہ مائکرو اسٹریپ لائن جہاں پھیلاؤ جزوی طور پر ہوا میں ہوتا ہے اور جزوی طور پر ڈائی الیکٹرک سبسٹریٹ میں موڈ بنیادی طور پر TEM اور TE کا ہائبرڈ ہوتا ہے۔ ڈائی الیکٹرک گائیڈز میں جو فائبر آپٹکس میں مقبول ہیں پروپیگیٹنگ موڈ تمام ہائبرڈ موڈز بھی ہیں۔ عام طور پر، کٹ آف کی فریکوئنسی جتنی زیادہ قریب ہوتی ہے موڈ بالترتیب خالص TEM، TE یا TM کے قریب ہوتا ہے۔ کٹ آف سے دور کوئی خالص TEM، TE یا TM موڈ نہیں ہیں جب تک کہ گائیڈ یکساں طور پر نہ بھرا جائے۔
سرکلر ویو گائیڈز، جنہیں عام طور پر آپٹیکل فائبر کہا جاتا ہے، آپٹیکل کمیونیکیشن کے لیے استعمال ہونے والی لائٹ ویو گائیڈ کی سب سے عام شکل ہے۔ مستطیل ویو گائیڈ مختلف ایپلی کیشنز کے لیے ایک بہت ہی امید افزا ڈھانچہ ہے۔ اس میں کچھ منفرد خصوصیات ہیں جو سست اور تیز روشنی، میٹا میٹریل، کم نقصان والی توانائی کی ترسیل، اور سینسنگ سمیت وسیع پیمانے پر اطلاق کی اجازت دیتی ہیں۔

ویو گائیڈ اور مستطیل ویو گائیڈ ٹیوب کو کیسے بنایا جائے؟

ویو گائیڈ ڈھانچے تیار کرنے کے بہت سے طریقے ہیں، اور سب سے آسان حل یہ ہے کہ اسٹاک ویو گائیڈ اور فلینجز کو موڑنے، ویلڈنگ، بریز یا فلینجز پر سولڈر کے ذریعے استعمال کیا جائے۔ یہ زیادہ پیچیدہ ڈھانچے جیسے کمبائنرز، کپلر اور فلٹرز کے لیے عملی نہیں ہے۔ صنعت میں ملی میٹر مائیکرو ویو سپیکٹرم میں مزید جانے کی بڑھتی ہوئی ضرورت کے ساتھ، پیچیدہ ویو گائیڈ ڈھانچے کی تشکیل ایک چیلنجنگ مسئلہ پیش کرتی ہے۔ غور کرنے کے لئے کئی مینوفیکچرنگ کے اختیارات ہیں:

✔ الیکٹرو فارمنگ، پورے ڈھانچے کو الیکٹروپلاٹنگ کی شکل پر بنا کر اسے تشکیل دیتا ہے۔ یہ پیچیدہ ڈھانچے کے لیے اچھی طرح کام کرتا ہے لیکن ویو گائیڈ اسمبلیوں پر لاگو نہیں ہوتا جہاں قابل تعریف ساختی تناؤ کا اطلاق ہوتا ہے۔

✔ ڈِپ بریزنگ، یہ ایلومینیم کے ٹکڑوں کو جوڑنے کا ایک خصوصی عمل ہے، لیکن الیکٹرو بنانے سے سستا ہے۔ ویو گائیڈ کے ٹکڑوں کو پہلے مواد کے ٹھوس بلاک، عام طور پر ایلومینیم 6061-T6 یا اس کے مساوی ایلومینیم مرکب سے مشینی ہونا چاہیے۔ ایلومینیم کے ٹکڑوں کو جوڑنے کے لیے سطحوں پر ایک پتلی ڈوپنگ پرت لگائی جاتی ہے۔ تیار شدہ ویو گائیڈ کو پھر پگھلے ہوئے نمک کے غسل میں رکھا جاتا ہے اور پھر اسے دھات کے قریب پگھلنے والے مقام تک لایا جاتا ہے۔ بریزنگ اور سختی کے عمل کے دوران، ویو گائیڈ کی دیواریں ان کی مثالی جیومیٹری سے درست شکل اختیار کر سکتی ہیں جو یقینی طور پر زیادہ فریکوئنسی جیسے Ka، V، اور یقینی طور پر W کے لیے مرئی سگنل کے نقصانات کا باعث بنے گی۔

✔ الیکٹرانک ڈسچارج مشیننگ۔ الیکٹرانک ڈسچارج مشین کی دو قسمیں ہیں: وائر EDM اور پلنج EDM۔ دونوں طریقے دھات کو پگھلانے کے لیے ہائی وولٹیج کا استعمال کرتے ہیں، بجائے اس کے کہ مشینی طریقے سے دھات کو کاٹنے والے اوزار سے ہٹا دیں۔

✔ کمپیوٹرائزڈ عددی طور پر کنٹرول شدہ مشینی، یہ روٹری کٹنگ ٹولز کا استعمال کرتے ہوئے پیچیدہ شکلوں کو کاٹنے کا ایک ورسٹائل طریقہ ہے۔ جدید CNC کا سامان آپریٹرز کو کام قائم کرنے اور وہاں سے جانے کی اجازت دیتا ہے، جب کہ کمپیوٹر ٹول ہیڈ کے نیچے حصے کو فیڈ کرتا ہے، اور مشینی اوقات کو بہتر بنانے کے لیے ٹولز کو بھی تبدیل کرتا ہے۔ تقریباً 5 میل کے اندر کے رداس قابل حصول ہیں۔

ویو گائیڈ ٹیوب کی فیبریکیشن میں کاپر یا ایلومینیم پگھلنے، بلیٹ اینیلنگ، کولڈ ڈرائنگ، مدر ٹیوبنگ اینیلنگ، دوبارہ ڈرائنگ کا ایک پیچیدہ پروڈکشن عمل شامل ہوتا ہے جب تک کہ تمام جہتیں اور رواداری IEC 60153 اور DIN 47302 کی طرف سے وضاحت کے مطابق نہ ہو۔

Fabmann مستطیل ویو گائیڈ ٹیوب کے لیے کس سائز کی حد پیدا کر سکتا ہے؟

ہماری معیاری مستطیل سخت ویو گائیڈ ٹیوب رینج WR3 سے WR650 تک ہے، اور ہم اپنے کلائنٹ کی ضرورت کی بنیاد پر WR770 سے WR2300 تک بھی تیار کر سکتے ہیں۔ ہماری تمام من گھڑت سختی سے DIN47302 کے مطابق ہے۔

کیا Fabmann بھاری دیوار ویو گائیڈ ٹیوب فراہم کر سکتا ہے؟

ہاں، ہم DIN47302 کے مطابق سخت اندرونی رواداری کے ساتھ بھاری وال ویو گائیڈ نلیاں تیار کر سکتے ہیں، اور تمام پیرامیٹرز بشمول سیدھے پن، موڑ، سطح کی کھردری کو آپ کی توقع کے مطابق سختی سے کنٹرول کیا جاتا ہے۔

ویو گائیڈ ٹیوب پر معائنہ کیسے کریں؟

ویو گائیڈ ٹیوبوں پر معائنہ کرنے کے لیے مختلف ٹولز ہیں، اور وہ کوآرڈینیٹ ماپنے والی مشین، مائیکرو میٹر، اپرچر مائیکرومیٹر اور کھردری میٹر ہیں۔ یقینا، سب سے اہم کنٹرول ٹولنگ کی درستگی اور ویو گائیڈ ٹیوبنگ کے عمل کے آن لائن بڑے پیمانے پر کنٹرول پر مرکوز ہوگا۔

مستطیل ویو گائیڈ ٹیوب کی قیمت

ہم اپنے اسٹاک کی دستیابی کی بنیاد پر دو مختلف قیمتیں پیش کرتے ہیں، اور ہمارے پاس عام طور پر زیادہ تر ایلومینیم مستطیل ویو گائیڈ ٹیوبوں کا اسٹاک ہوتا ہے۔ لہذا، ہم آپ کو ایک ٹکڑے سے لے کر چند ٹکڑوں تک ایک میٹر سے لے کر 5 میٹر تک فراہم کر سکتے ہیں۔ ہم بنیادی طور پر تانبے کے پیتل اور کانسی کی ویو گائیڈ ٹیوبنگ کے لیے ترتیب سے تیار کردہ استعمال کرتے ہیں، اور ہمارا MOQ آپ کے منصوبے کی کل قیمت پر منحصر ہے۔ آپ تفصیلات کے لیے Fabmann سیلز ٹیم سے رابطہ کر سکتے ہیں، اور ہماری سیلز ٹیمیں خدمت کے لیے چوبیس گھنٹے کام کر رہی ہیں۔

آپ ویو گائیڈ ٹیوب کہاں سے خرید سکتے ہیں؟

آپ ہمیشہ ہماری ویو گائیڈ ٹیوبیں https://www.fabmann.com/waveguide/ پر تلاش کر سکتے ہیں، اور ہم شنگھائی، چین میں مقیم ہیں۔ ہم آپ کو ویو گائیڈ ٹیوبنگ کورئیر، ایئر فریٹ یا سمندری نقل و حمل کے ذریعے بھیج سکتے ہیں۔ نئے پروجیکٹ ڈیولپمنٹ کے لیے، کورئیر کا زیادہ تر استعمال کیا جاتا ہے، اور ہم DHL، UPS اور FEDEX جیسی مشہور فارورڈنگ کمپنیوں کے ساتھ کام کر رہے ہیں، اور ہماری اعلیٰ معیار کی ویو گائیڈ ٹیوبیں چند دنوں میں آپ تک پہنچ جائیں گی۔

ویو گائیڈ ٹیوبوں کے لیے کسٹم فیبریکیشن

ہم WR3 سے WR650 تک کافی جامع معیاری مستطیل سخت ویو گائیڈ ٹیوبیں پیش کرتے ہیں نیز دیوار کی مختلف موٹائی اور سخت رواداری کے ساتھ حسب ضرورت سائز۔ ہمارے تجربہ کار پروڈکشن انجینئر اعلی درجے کی ٹولنگ ڈیزائن کرسکتے ہیں جو اعلی درستگی کی پیمائش پیدا کرتی ہے۔ دریں اثنا، ہم آپ کے ڈیزائن کردہ حسب ضرورت ویو گائیڈ ٹیوبوں کو بنانے کے لیے CNC سروس بھی پیش کرتے ہیں۔

MOQ اور Waveguide نلیاں کا نمونہ لینا

ہمارا MOQ صرف ایک ٹکڑا ہو سکتا ہے کیونکہ ہمارے پاس WR28 سے WR650 تک ایلومینیم مستطیل ویو گائیڈز کے لیے باقاعدہ اسٹاک ہے، اور ہم WR3 سے WR2300 تک کاپر، پیتل اور کانسی کے زیادہ تر WR عہدوں کے لیے تیار کردہ آرڈر پیش کرتے ہیں دریں اثنا، ہم نمونے لینے کی سروس فراہم کرتے ہیں۔ کسی بھی قسم کی اپنی مرضی کے مطابق مستطیل نلیاں کیونکہ ہمارے پاس ایلومینیم کھوٹ، آکسیجن فری کاپر، پیتل اور کانسی کا باقاعدہ اسٹاک ہے۔ نمونے لینے میں ایک ماہ کا وقت لگتا ہے بشمول ہوائی نقل و حمل کا وقت۔

ویو گائیڈ ٹیوب کا کوالٹی کنٹرول

ہم ویو گائیڈ ٹیوبوں اور خام مال کے کیمیکل اور مکینیکل کا احاطہ کرنے والی مکمل ٹیسٹنگ سروس فراہم کرتے ہیں، اور ان تمام ویو گائیڈ ٹیوبوں کے لیے متعلقہ 3.1 سرٹیفکیٹ جاری کرتے ہیں جو ہم فراہم کرتے ہیں۔ اس کے علاوہ، Fabmann ہماری کھیپ کے ہر بیچ کے لیے مکمل طول و عرض، اندرونی اور بیرونی رداس، دیوار کی موٹائی، رواداری، سطح کی کھردری، موڑ اور سیدھی ہونے پر مخصوص ٹیسٹ رپورٹ بھی جاری کرتا ہے۔ ویو گائیڈ ٹیوب کا ہر ٹکڑا سخت پروڈکشن اور کوالٹی کنٹرول سے گزرا ہے، اور آپ کو یقین دلایا جا سکتا ہے کہ ہماری پروڈکٹس IEC 60153 کی طرف سے بیان کردہ ضروریات کو پورا کرتی ہیں۔

ویو گائیڈ ٹیوبوں کے لیے ہماری معیاری پیکیجنگ کیا ہے؟

معیاری پیکیجنگ پلاسٹک کی فلم اور فوم کے ساتھ لکڑی کا کریٹ ہے، اور ہم ویو گائیڈ ٹیوب کے نمونے پیک کرنے کے لیے پلاسٹک ٹیوب کا بھی استعمال کرتے ہیں جو کورئیر کے ذریعے بھیجے جاتے ہیں۔

Fabmann ویو گائیڈ ٹیوب کے معیار کی ضمانت کیسے دیتا ہے؟

Fabmann کسی بھی ویو گائیڈ ٹیوب کے لیے ایک سال کی کوالٹی وارنٹی فراہم کرتا ہے جو ہم فراہم کرتے ہیں، اور آپ کو ہماری کھیپ کے ساتھ ایک معائنہ کی رپورٹ موصول ہوگی چاہے یہ ایک ٹکڑا ہو یا بلک آرڈر ہو۔

پروڈکشن لیڈ ٹائم

اپنی مرضی کے مطابق ماڈلز اور تانبے کے پیتل کے کانسی کے مستطیل ویو گائیڈ کے لیے، ہم تقریباً 30-45 دنوں میں ڈیلیور کر سکتے ہیں۔ WR28 سے WR650 تک زیادہ تر ایلومینیم ویو گائیڈ ٹیوبنگ کے لیے، ہمارے پاس اسٹاک ہے، اور ہم ایک یا دو دن میں ڈیلیور کر سکتے ہیں۔
